闽省水师各标镇协营战哨船只图说

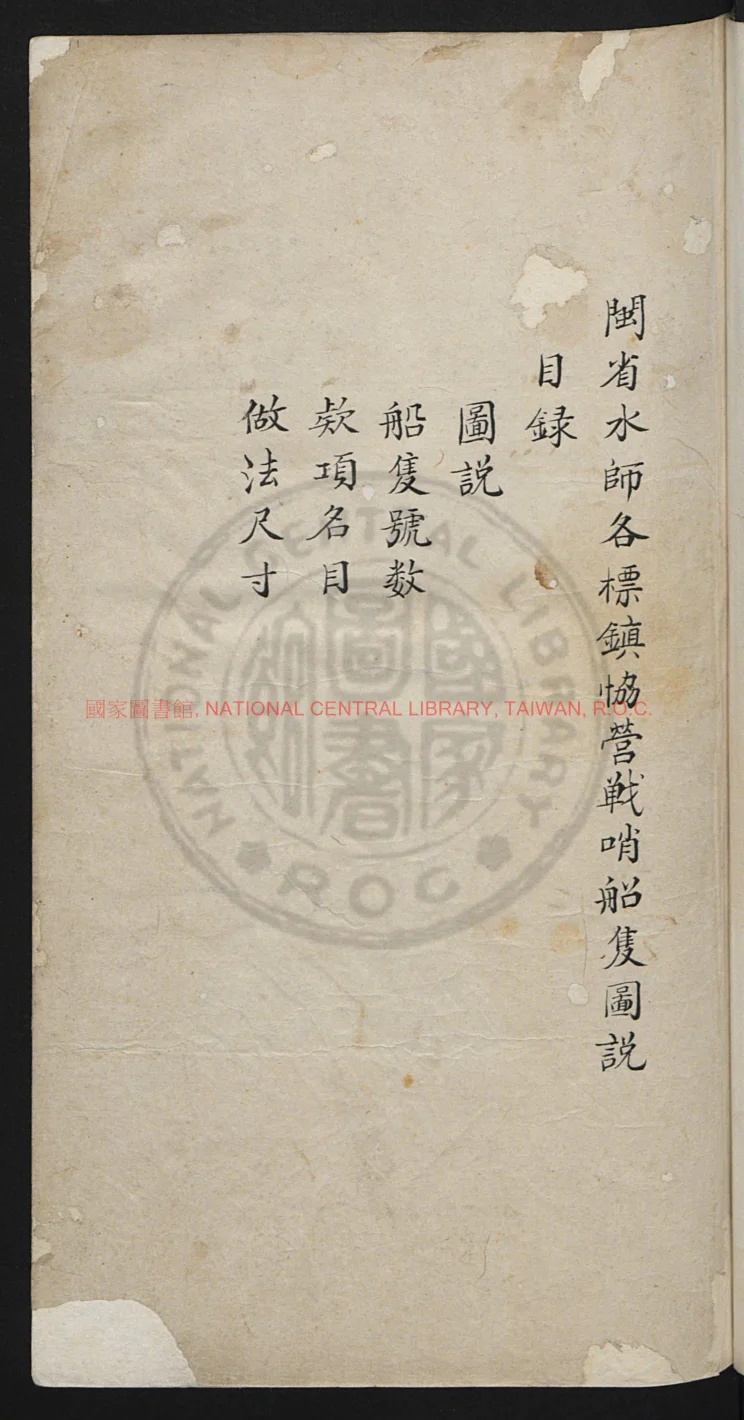

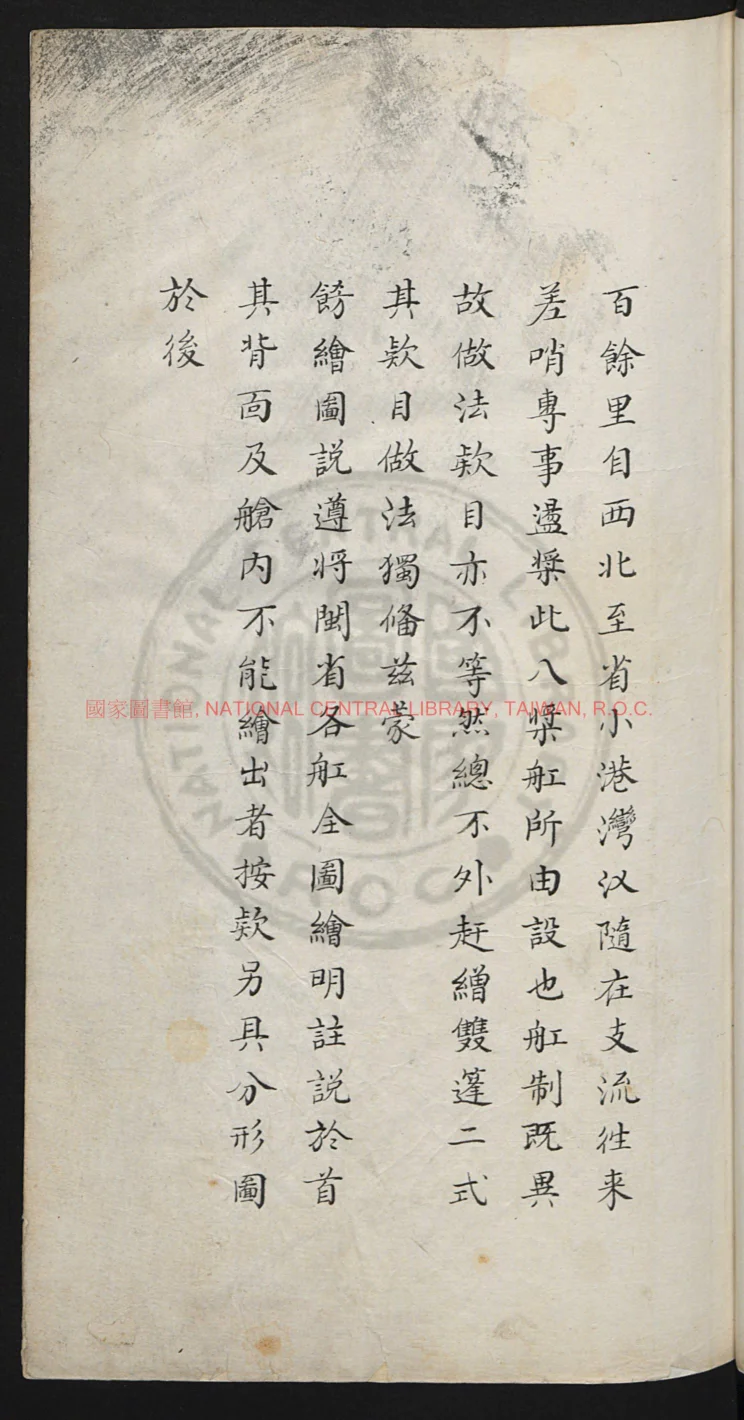

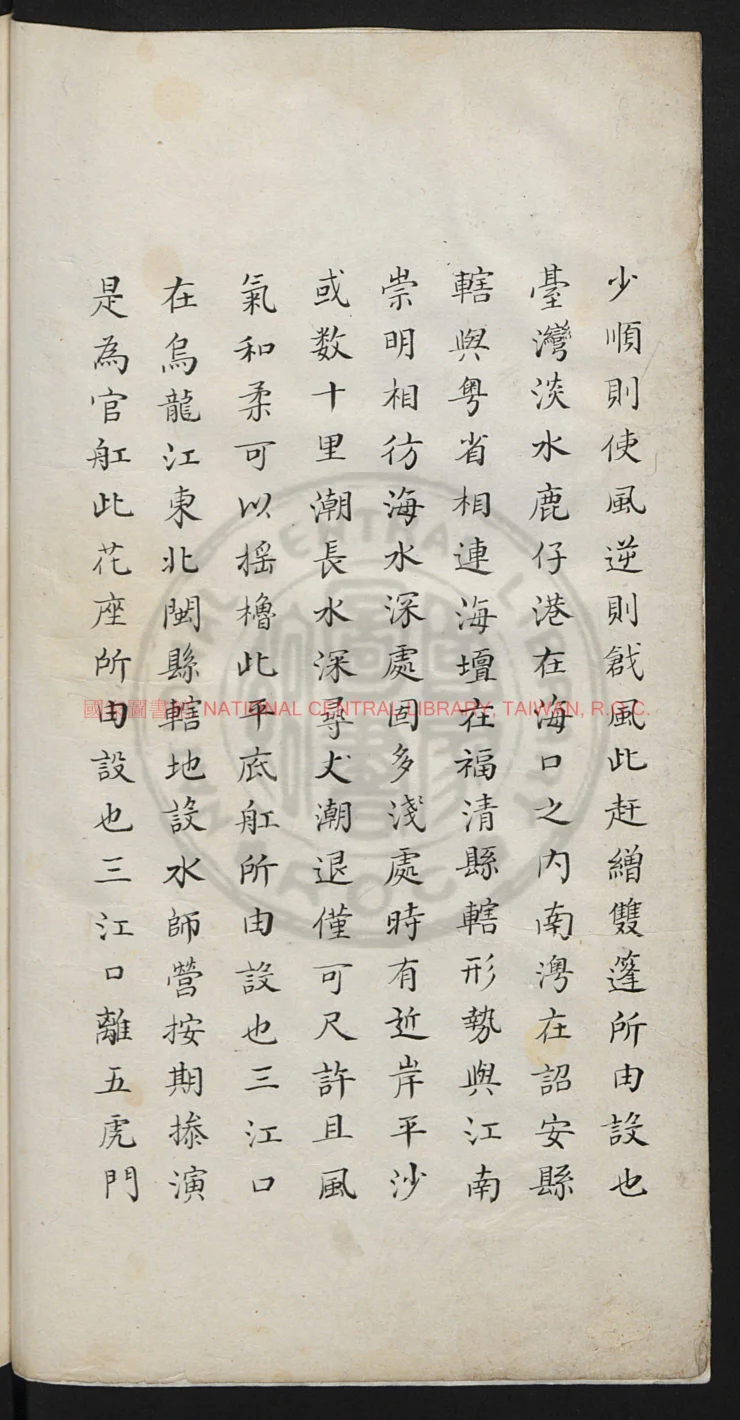

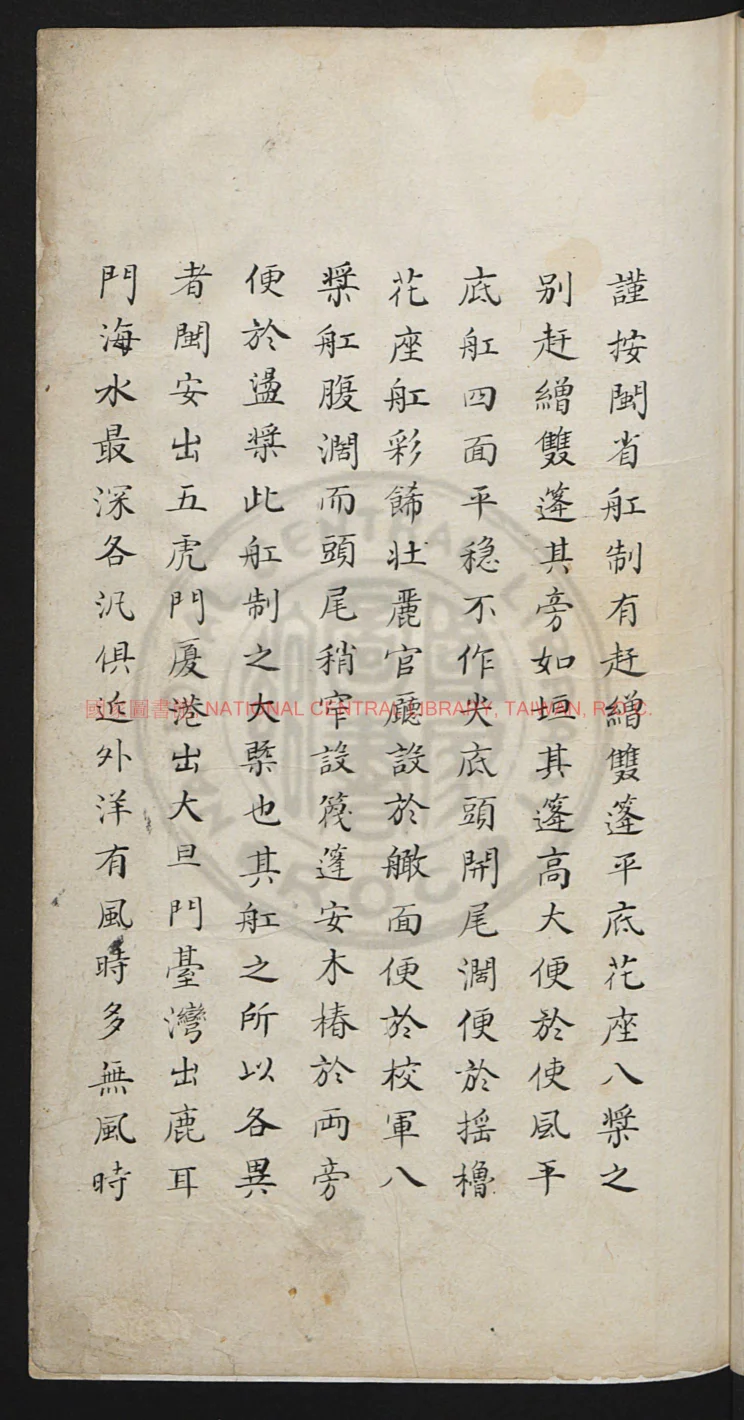

《闽省水师各标镇协营战哨船只图说》为清代福建水师战哨船只图说写本，本次所见为前20页。卷首目录列“图说”“船只号数”“款项目名”“做法尺寸”四类，正文先总述闽省船制，称“谨按闽省舡制有赶缯、双篷、平底、花座、八桨之别”：赶缯双篷“其旁如垣，其篷高大，便于使风”；平底船“四面平稳，不作尖底，头开尾阔，便于摇橹”；花座船“彩饰壮丽，官厅设于艥面，便于校军”；八桨船“腹阔而头尾稍窄，设篾篷，安木椿于两旁，便于荡桨”。总说又解释各船形制因地而异：闽安出五虎门、庆港出大旦门、台湾出鹿耳门，海水最深，各汛俱近外洋，有风时多、无风时少，顺则使风、逆则戗风，故设赶缯双篷；台湾淡水、鹿仔港在海口之内，南澳在诏安县辖与粤省相连，海坛在福清县辖，形势与江南崇明相彷，海水深处固多，浅处时有近岸平沙，潮长水深寻丈，潮退仅可尺许，且风气和柔，可以摇橹，故设平底船；三江口在乌龙江东、闽县辖地，设水师营按期操演，是为官船，故设花座；三江口离五虎门百余里，自西北至省小港湾汊随在支流，往来差哨专事荡桨，故设八桨船。总说又称船制既异，做法款目亦不等，然总不外赶缯、双篷二式，其款目做法独备，今蒙饬绘图书，遵将闽省各船全图绘明注说于首，其背面及舱内不能绘出者，按款另具分形图于后。

正文图说分别介绍各船。赶缯船为闽省各船之最大者，康熙二十七年由入官船只匀配额设，物料款目较之双篷、花座、八桨、平底各船尤备，船身宽大，行使迅速，往来大洋不畏巨浪，其式圆，其底削，共十七则，自长四丈、阔一丈二尺起，至长八丈三尺、阔二丈一尺二寸止。双篷船制同赶缯，其稍异者头微低而口张，无狮头，尾高耸，于康熙二十七年由道标裁汰及入官船只额设，其行使便捷，不畏巨浪，与赶缯船同，共十则，自长三丈四尺、阔九尺起，至长六丈一尺六寸、阔一丈六尺六寸六分止。平底船案列双篷船第八则，其底与艥面俱平，无尾楼及上官厅，仍用龙骨配之，能调戗逆风而行，即江南崇明、嘉定之沙船，式样款目做法与双篷船约略相同，但可于内港协守、小洋出哨，若远出大洋非赶缯、双篷不可，盖底平止可犁沙港，共二十只，于雍正四年及雍正七、八年遵旨咨商等案内改设，自长四丈二尺、阔一丈一尺起，至长四丈八尺、阔一丈四尺八寸止。花座官船即八桨则例内快一、快二，雍正六年额设，制与江浙太平船相类，头平尾高，其篷桅仍用二道，尾舱舱面设立官厅，舱内下一层不可居，仅实土石以防底轻，此惟内港旗营水师用为中军座船，以训练军士，若出入大洋则非赶缯、双篷之大者不可，其款目物料与赶缯、双篷不甚悬殊，船共二號，尺寸同。前20页还可见赶缯、双篷、平底、花座等全图及分形图，图说与尺寸款目相配，体现清代福建水师战哨船只的形制分类、用途分工与修造规范。此书对研究清代福建海防、水师船制、战船图说及造船技术具有文献与图像价值。本次仅见前20页，后续内容待补。
